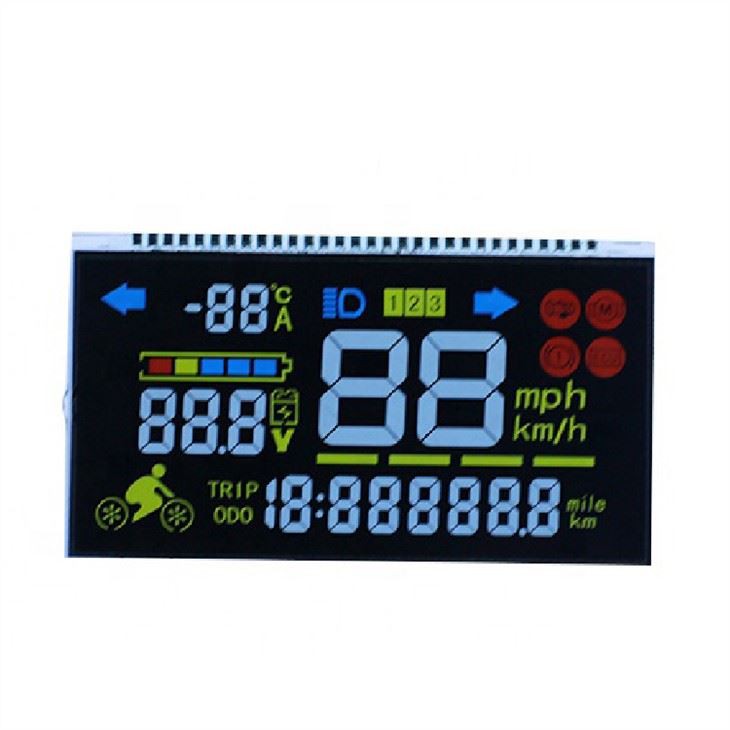

Mérő kijelző Színes digitális LED képernyő

Alapinformáció.

termékleírás

Gyári közvetlen támogatás mérő kijelző Színes digitális LCD képernyő

A fekete-fehér szegmens kijelző és a LED háttérvilágítás a fő termékeink. Közel 10 éves terméktervezési, gyártási, effektus tapasztalattal rendelkezünk a fekete-fehér szegmenses kijelzők területén; Jól testreszabható a terméktervezés vásárlói igényeinek kielégítésére; Jelenleg az LCD-t elsősorban kis készülékekben, orvosi, ipari vezérlőberendezésekben, víz- és villanyórákban, autókban és sok más termékterületen használják.

Tervezünk vagy másolhatunk LCD kijelzőt minták vagy követelmények szerint.

Hogyan készítsünk LCD formát TN, HTN, STN, FSTN vagy VA LCD minták beszerzéséhez?

Először is, kérjük, értse meg, hogy a monokróm LCD-iparban nincs szabványos monokróm LCD-kijelző (nem beleértve a színes TFT LCD-t, a COB-mole-t és az OLED-et), mivel az LCD-panel specifikációi meglehetősen eltérőek, különösen a méret, a feszültség, a megtekintési irány, a grafika stb. tovább.

Az LCD egyszerűvé tétele érdekében kérjük, erősítse meg az alábbi specifikációkat:

LCD mérete (mm):

Az ügyfeleknek meg kell adniuk a látómező méretét vagy az LCD teljes méretét milliméterben (hossz, szélesség). Segítünk megtervezni a végleges és gazdaságos LCD méretet.

Az LCD teljes vastagsága 2,8 mm vagy 20 mm vagy 1,7 mm. Általában a 2,8 mm vastagság nagyon gyakori.

LCD grafika (karakterek, ikonok)

Az ügyfeleknek el kell küldeniük egy egyszerű LCD-grafikát (formális CAD-rajzot vagy vázlatot), akkor megértjük, hány szegmensről van szó. Mérnökünk hivatalos LCD-rajzot készít az Ön jóváhagyására.

LCD típus:

1) TN 2) HTN 3) STN 4) FSTN 5) VA

Hogyan válasszunk LCD típust?

1. Általában a TN LCD-t nagyon széles körben használják, például teljesítménymérő LCD, telefon LCD, számológép LCD, elektromos tűzhely LCD és így tovább. A TN LCD a legolcsóbb, de a betekintési szög szűk.

2. A HTN LCD jobb, mint a TN LCD. A HTN pozitív LCD megjelenítési eredménye megegyezik a TN pozitív LCD-vel. A látószög azonban szélesebb, mint a TN. A HTN LCD egységára közel van a TN LCD-hez.

3. Az STN LCD nagyon kiváló LCD. Széles látószöggel rendelkezik. Általában az STN LCD-t csúcskategóriás berendezésekben használják, vagy túl sokat jelenítenek meg tartalmat!

Az STN LCD nemcsak szegmens LCD-t, hanem pontmátrix LCD-t is készíthet.

Az STN LCD egységára magasabb, mint a HTN LCD.

4.FSTN LCD az egyik legjobb LCD a monokróm LCD mezőben. A kijelző tartalma még napsütésben is látható. Az FSTN pozitív LCD megjelenítési eredménye hasonló a TN LCD-hez, de a látószög sokkal szélesebb, mint a TN LCD-ké.

Az 5.VA LCD egy új LCD típus. Nagy kontraszttal és széles látószöggel rendelkezik. Általánosságban elmondható, hogy a VA LCD kiváló megjelenítési eredménnyel rendelkezik. Ha csodálatos megjelenítési eredményt szeretne, a VA LCD a legjobb választás.

A VA ára hasonló az FSTN LCD-hez.

LCD működési feszültség:

Az LCD működési feszültsége az LCD meghajtó chipig terjed.

Az LCD működési feszültségtartománya általában 2,8–5.{3}}V.

Javasoljuk, hogy 3.0V-os vagy 3,3 V-os vagy 5 V-os üzemi feszültséget használjon.

5. LCD működési hőmérséklet és LCD tárolási hőmérséklet:

Az ütések közül választhat egyet:

LCD működési hőmérséklet tartomány: 0 - 50ºC, majd tárolási hőmérséklet tartomány:-10 - 60ºC;

LCD működési hőmérséklet tartomány: -10 - 60 ºC, majd tárolási hőmérséklet tartomány: -20 - 70 ºC;

LCD működési hőmérséklet tartomány: -20 - 70 ºC, majd tárolási hőmérséklet tartomány: -30 - 80 ºC;

LCD üzemi hőmérséklet: -30 - 80 ºC, majd tárolási hőmérséklet tartomány: -40 - 90 ºC;

LCD üzemi hőmérséklet: -40 - 85 ºC, majd tárolási hőmérséklet tartomány: -50 - 90 ºC;

Szélesebb a hőmérséklet tartomány, akkor magasabb az ár.

6. LCD meghajtó módszer:

Az LCD meghajtó módszere az LCD meghajtó chiptől függ.

Például: Static drive;1/2duty, 1/2bias; 1/3 vám, 1/2 elfogultság; 1/4 vám, 1/3 elfogultság; 1/8 vám, 1/4 elfogultság;

1/16 vám, 1/5 elfogultság és így tovább.

7. Hátsó polarizátor típusa:

Háromféle polarizátor létezik: transzmissziós polarizátor; transzflexiós polarizátor és tükröző polarizátor.

Ha nincs LED háttérvilágítás, válasszon fényvisszaverő polarizátort.

Ha LED háttérvilágításra van szükség, választhat transzmissziós vagy transzflexiós polarizátort.

A transzflektív polarizátor jobb és drágább, mint a transzmissziós polarizátor. A transzflektív LCD-nek azonban egyenletes fényereje lesz az átviteli polarizátorhoz képest. Sőt, ha a LED háttérvilágítás ki van kapcsolva, a transzflexiós LCD is jó megjelenítési eredményt nyújt.

Az átviteli polarizátorhoz, ha negatív az LCD vagy a LED háttérvilágítása, mindig legyen bekapcsolva, akkor jobb az átviteli polarizátor használata.

8.Nézési irány

Mivel a monokróm LCD látószöge nem túl széles, különösen a TN LCD és a HTN LCD esetében, ezért szükséges a legjobb nézési irány megerősítése, hogy a legjobb megjelenítési eredményt tudjuk elérni.

A szokásos módon az LCD nézési iránya 6:00 irányra és 12: irányra van felosztva.

6:00 nézési irány: Ha a látómezőnk az LCD aljától felfelé halad, akkor 6:00 nézési irány, például telefon képernyője, falióra képernyője, légkondicionáló képernyője és így tovább .

12:00 nézési irány: Ha a látómezőnk az LCD tetejétől lefelé halad, akkor 12:00 nézési irány, például az elektromos tűzhely kijelzője.

Az LCD nézési iránya nagyon fontos, ha rossz irányt állítottunk be, akkor nagyon rossz lett az LCD kijelző eredménye. Lehet, hogy az ügyfeleknek újra kell készíteniük az LCD-formát....

K: Hogyan szerezhetem be a mintákat?

V: Kérdőív küldése → Ajánlatkérés → Árajánlat megerősítése és szerszámdíj fizetése → Rajz megadása → rajz megerősítése → Szerszámok és minták készítése → A minták készen → Szállítás teherszállítással vagy tengeri gyűjtéssel

Professzionális testreszabott manufaktúra vagyunk, amely TN, HTN, FSTN, STN monokróm LCD, LED háttérvilágítás, LCD modulokra specializálódott Shenzhenben!OEM/ODM Kérjük, lépjen kapcsolatba velünk.
